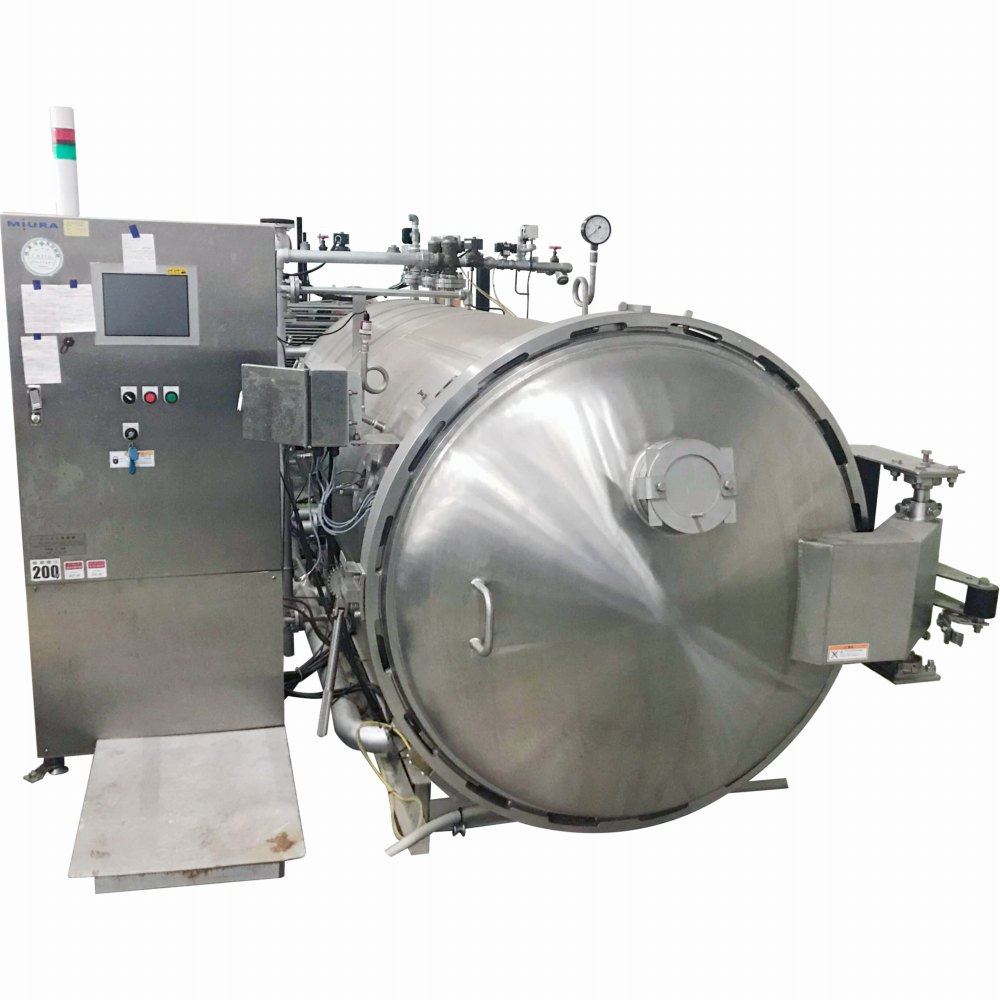

機械名 |
レトルト殺菌機(レトルト釜) |
商品番号 |
8992 |
メーカー名 |
三浦工業株式会社 |
型式 |
JQ-1203N |
処理量 |
1638個/バッチ
{処理物(パウチ):幅130×長170×高20(mm)、280gとして}
(取扱説明書・仕様書より) |
殺菌温度 |
40~130℃(取扱説明書・仕様書より) |
本体外寸サイズ |
幅1995×長4550×高1900(mm)(制御BOXを除く)
(取扱説明書・仕様書より) |
機械重量(質量) |
乾燥時:2600kg
運転時:5700kg
(取扱説明書・仕様書より) |

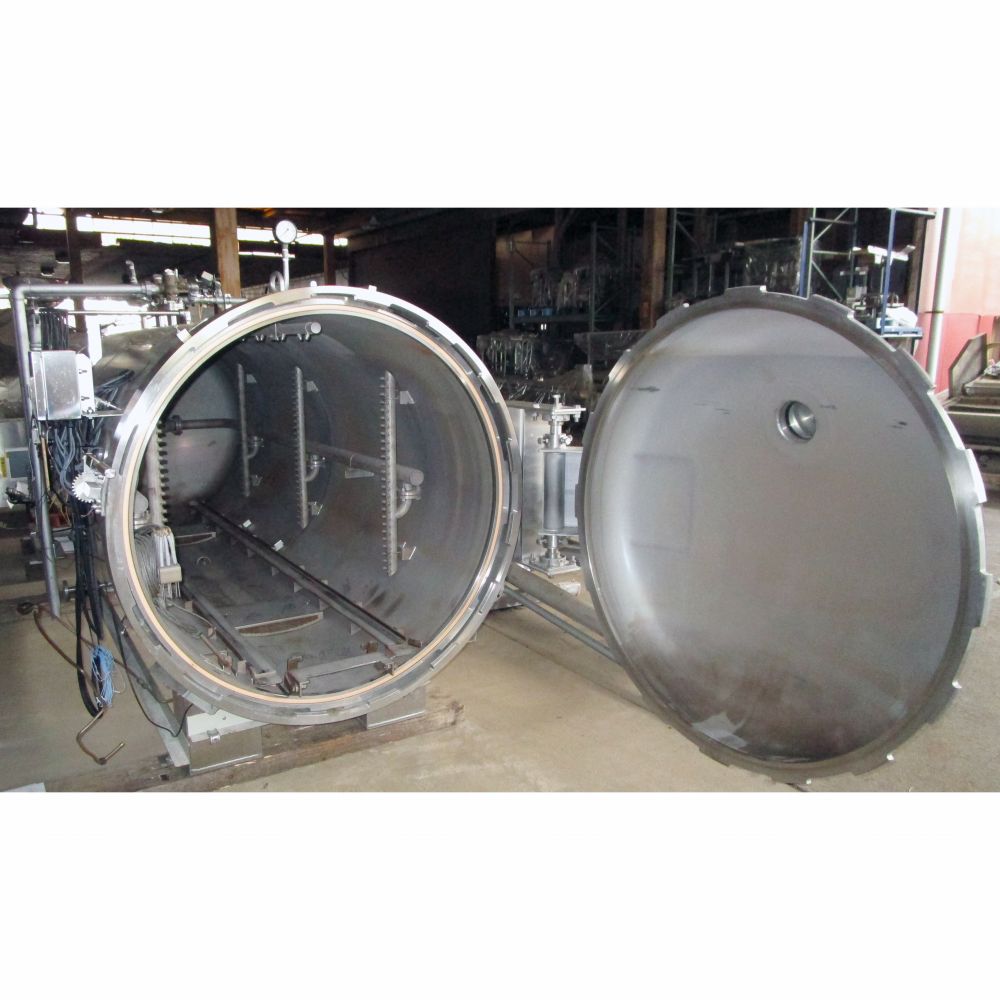

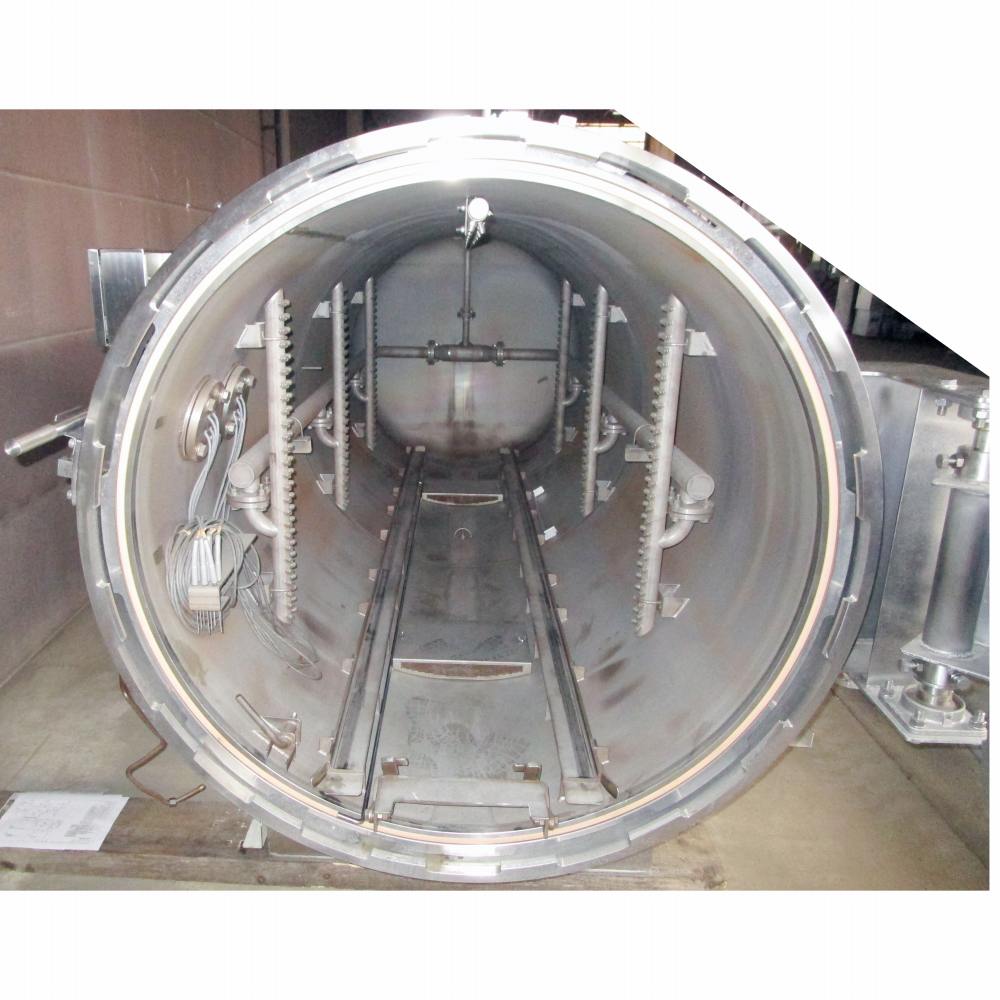

処理槽 |
内径:1200mm
直胴部長さ:3000mm
板厚:6mm
内容積:3.84立方メートル
最高使用圧力:0.50MPa
水圧試験圧力:0.791MPa
最高使用温度:130℃
のぞき窓あり

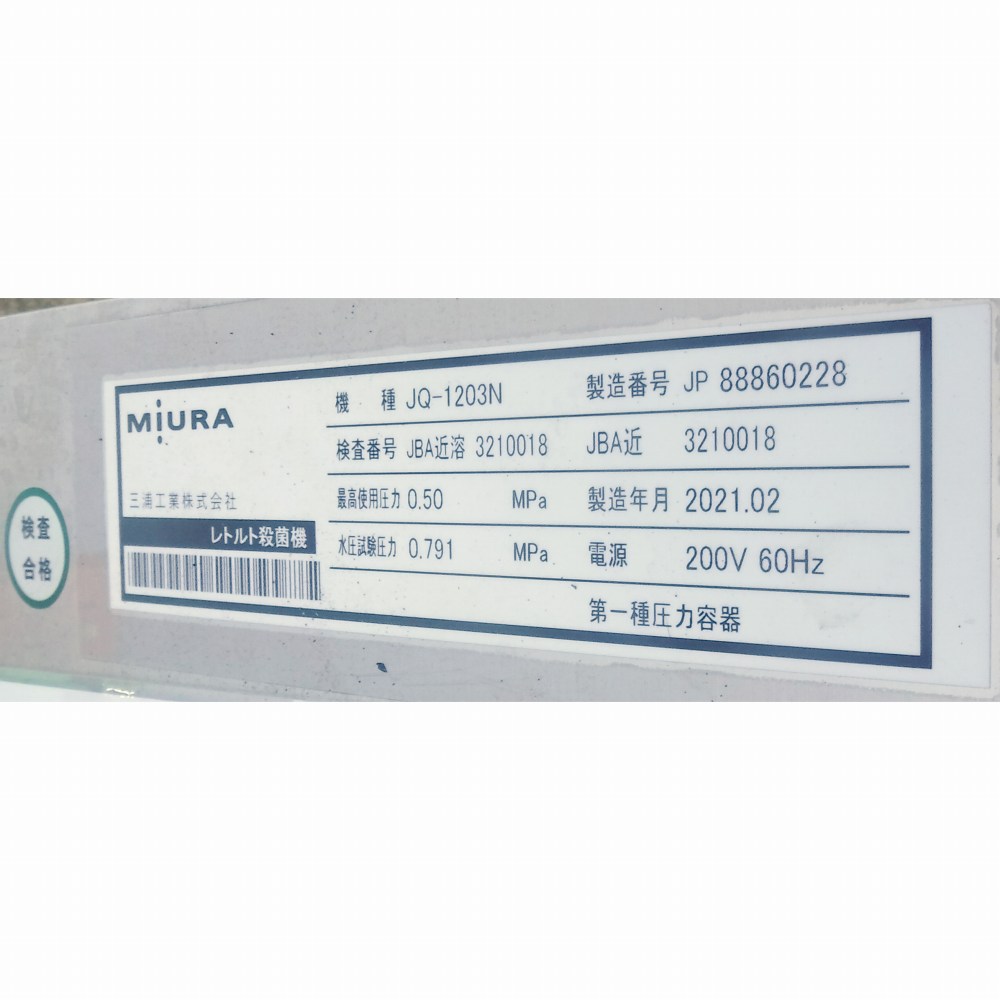

(取扱説明書・仕様書・銘板より) |

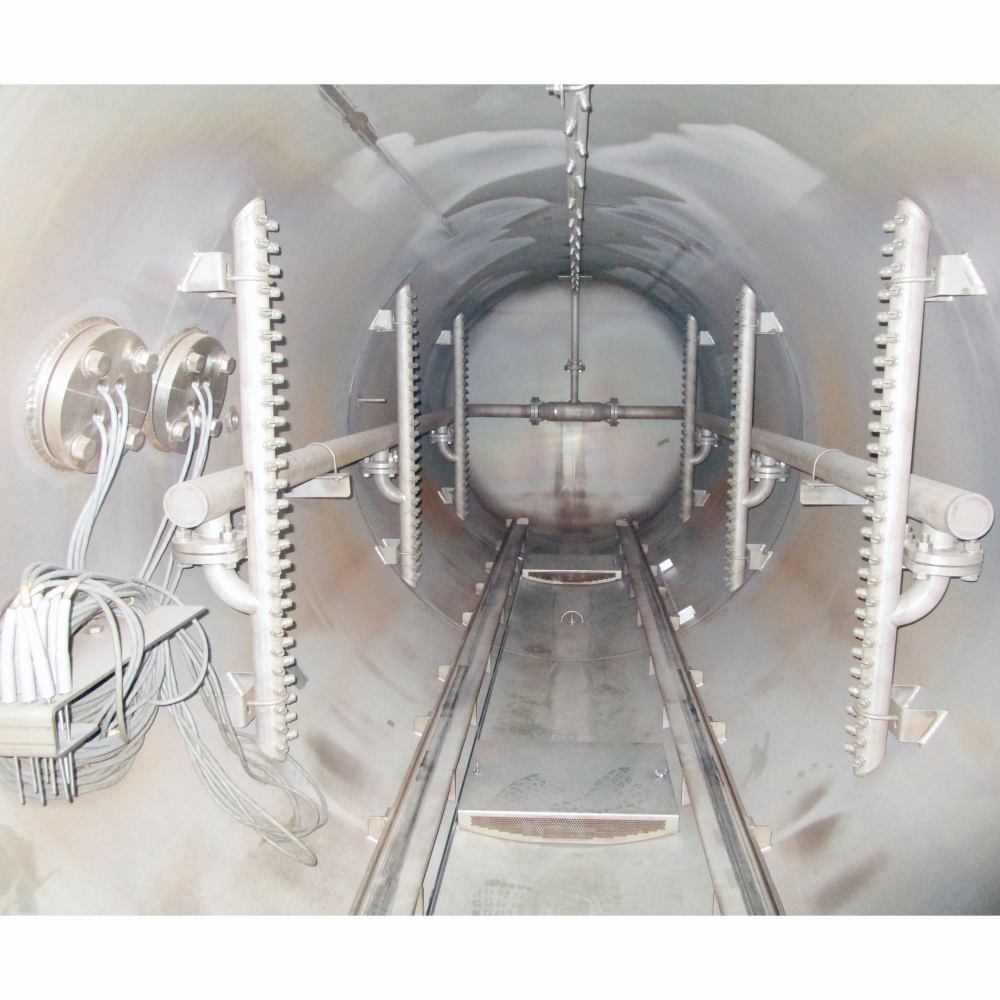

噴射ノズル |
312個(取扱説明書・仕様書より) |
本体給水量 |
1000L/min以上(取扱説明書・仕様書より) |
本体給水圧力 |
0.4MPa(取扱説明書・仕様書より) |
循環ポンプ 冷却水給水量 |
7L/min以上(取扱説明書・仕様書より) |
循環ポンプ 冷却水給水圧力 |
0.15~0.30MPa(通水時)(取扱説明書・仕様書より) |
必要蒸気量 |
2000kg/h以上(取扱説明書・仕様書より) |
蒸気圧力 |
0.45~0.48MPa(取扱説明書・仕様書より) |
圧縮空気量 |
500L/min以上(取扱説明書・仕様書より) |
圧縮空気圧力 |
0.70~0.97MPa(取扱説明書・仕様書より) |
電源 |
三相200V |
本体設備電力 |
5.70kW(60Hz時)(取扱説明書・仕様書より) |
本体総電気容量 |
7.60kVA(60Hz時)(取扱説明書・仕様書より) |
温度条件 |
周囲温度40℃以下(取扱説明書・仕様書より) |
制御BOX寸法 |
幅700×奥行300×高1925(mm)
(シグナルタワーライトを含む)
(取扱説明書・仕様書より) |

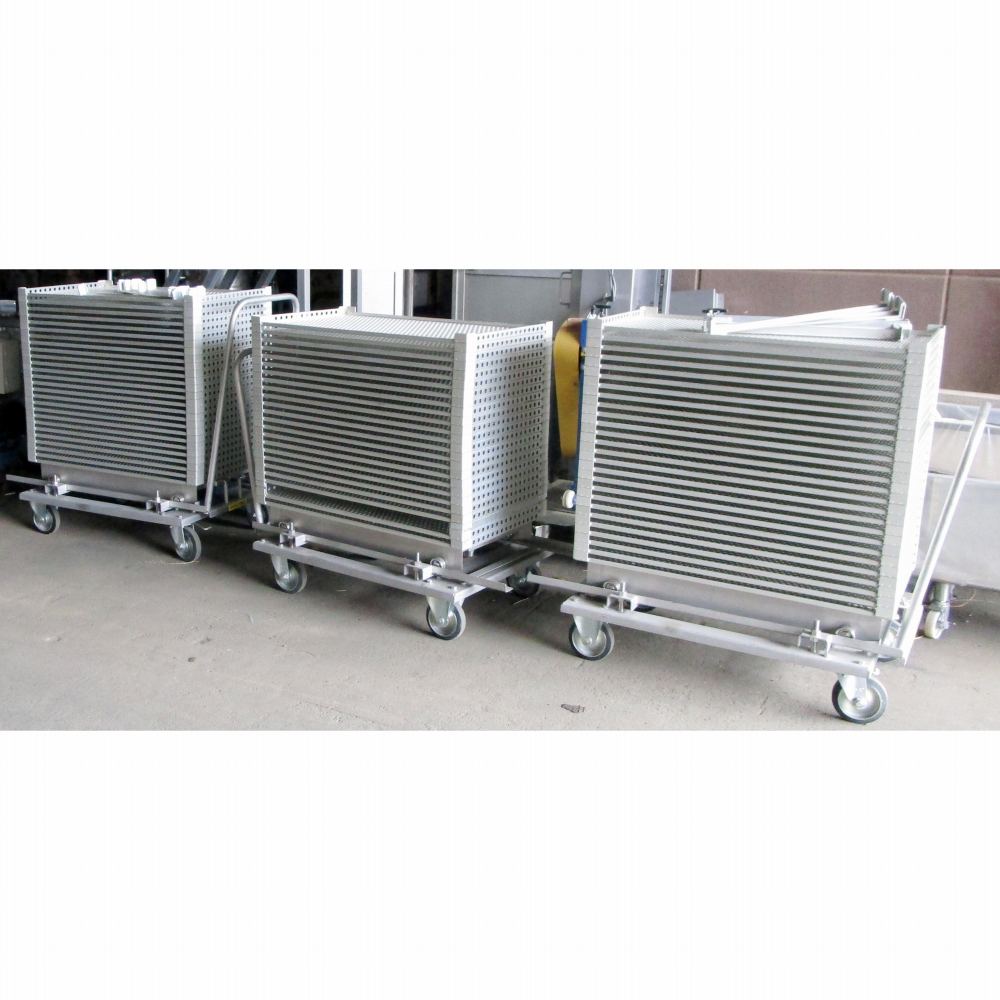

使用トレー・台車 |
有効トレー寸法:幅550×奥行940×深さ28(mm)
トレー段数:28枚/1車
トレーを含む台車寸法:幅680×奥行1255×高1120(mm)
親子台車式
一度に3台の台車が入ります。
(取扱説明書・仕様書より) |
特長 |
N型:クーリングタワーを使用しないスプレー式基本仕様タイプ。
熱水スプレー式で、高効率な加熱殺菌を実現。
センターノズル方式なので温度ムラがほとんどありません。 |
備考 |
第一種圧力容器
2021年2月製
メーカー取扱説明書・仕様書付
台車3台付
蒸気源(相当蒸発量2000kg/h以上の蒸気ボイラー)が別途必要です
エアー源(5.5kW以上のコンプレッサー)が別途必要です |
